電力預制艙作為新型模塊化電力設備安裝載體，憑借工廠預制、現場快速組裝的優勢，廣泛應用于變電站、新能源電站等場景。要確保電力預制艙長期穩定運行，滿足電力系統的安全與效率需求，設計階段需從多維度系統規劃，規避因設計疏漏導致的設備故障、運維不便等問題。
首先，電力預制艙的結構安全與承重設計是基礎核心。電力預制艙內部需容納變壓器、開關柜、控制柜等重型電力設備，箱體結構必須具備足夠的承重能力。設計時需根據設備總重量、擺放位置精準核算承重荷載，選用高強度鋼材作為艙體基材，確保箱體框架、地板的承重性能符合國家標準 —— 例如，針對重量超 5 噸的主變設備，電力預制艙的地板需采用加厚鋼板并加裝加強筋，防止長期使用中出現變形、塌陷。同時，電力預制艙的抗風、抗震性能需適配安裝場景，如在沿海地區需提升抗臺風等級，在地震高發區需符合當?shù)乜拐鹆叶纫?，通過優化箱體結構布局、加強連接件強度，保障電力預制艙在極端天氣下的結構穩定。

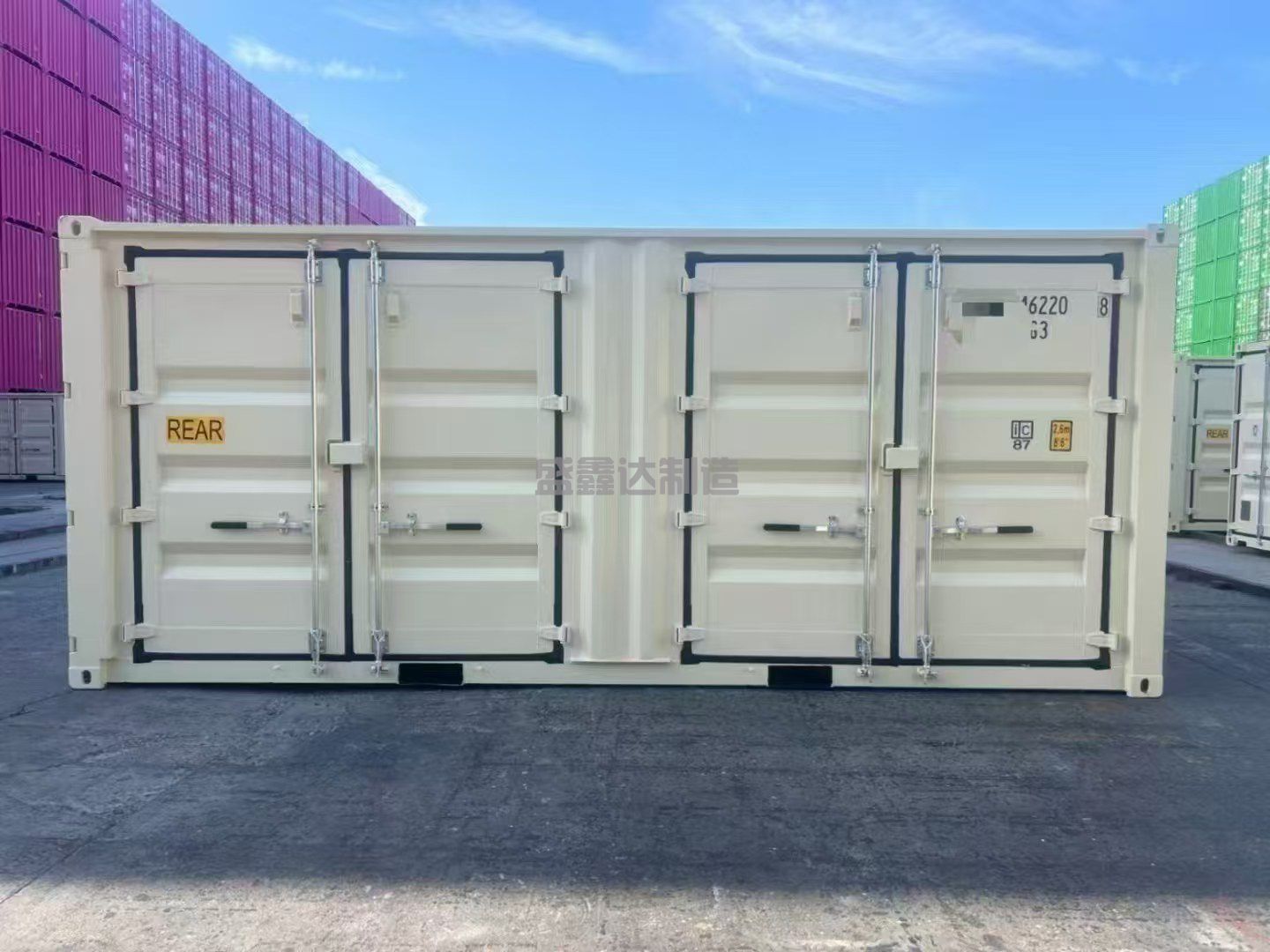

其次，電力預制艙的設備適配與空間規劃直接影響運行效率。電力預制艙的內部空間需嚴格匹配設備尺寸與安裝需求，既要避免空間浪費，也要預留足夠的操作與維護通道。設計時需先明確設備清單，根據設備外形尺寸、安裝間距要求（如開關柜之間需預留不小于 0.8 米的操作通道）規劃艙內布局，確保設備安裝后互不干擾，且便于工作人員檢修。同時，電力預制艙需預留設備進出通道與吊裝接口，例如在艙體側面設置可開啟的大型艙門，頂部預留吊裝吊點，方便設備運輸與后期更換。此外，電力預制艙的艙體尺寸需結合運輸限制，若需跨區域運輸，需控制寬度、高度在公路運輸允許范圍內，避免因尺寸超標增加運輸成本與難度。
再者，電力預制艙的環境適應性設計是穩定運行的關鍵。電力預制艙多安裝在戶外，需應對高溫、低溫、潮濕、沙塵、雨雪等復雜環境，設計時需針對性強化防護性能。高溫環境下，電力預制艙需配備高效通風散熱系統，如安裝工業空調、軸流風機，結合艙體頂部隔熱層（如擠塑板、保溫棉）減少外界熱量傳入，確保艙內溫度控制在設備允許的 10-40℃范圍內；低溫環境中，需在電力預制艙內部加裝電加熱裝置或保溫層，防止設備因低溫出現絕緣性能下降、機械部件卡澀。同時，電力預制艙的防水、防塵等級需達到 IP54 及以上，艙體拼接處采用密封膠條密封，艙門設置防雨檐，底部加裝防滲水墊層，避免雨水、沙塵進入艙內損壞設備。
然后，電力預制艙的電氣布線與接地設計關乎用電安全。電力預制艙內部電氣線路復雜，包含動力電纜、控制電纜、信號電纜等，設計時需嚴格區分不同類型電纜的敷設路徑，采用分層橋架、隔離槽盒等方式避免信號干擾 —— 例如，動力電纜與控制電纜需分開敷設，間距不小于 0.3 米，防止動力電纜產生的電磁干擾影響控制信號傳輸。同時，電力預制艙需設置完善的接地系統，艙體外殼、設備金屬外殼、電纜橋架均需可靠接地，接地電阻需小于 4Ω，避免因接地不良引發觸電事故或設備損壞。此外，電力預制艙的電纜進出口需采用防水密封接頭，防止水汽滲入，且需預留足夠的電纜預留長度，方便設備接線與后期調整。
另外，電力預制艙的消防與安防設計是安全運行的重要保障。電力預制艙內設備運行時存在短路、過載等引發火災的風險，設計時需配備適配的消防系統，如在艙內安裝煙感報警器、溫感報警器，配置干粉滅火器或氣體滅火裝置（針對不宜用水滅火的電氣設備），且消防設備的安裝位置需便于快速取用。同時，電力預制艙需設置安防措施，如安裝門禁系統、視頻監控攝像頭，艙體采用防撬鋼板，防止設備被盜或人為破壞。此外，電力預制艙的消防設計需符合《電力工程消防設計規程》，消防通道、應急出口的設置需滿足人員快速疏散要求，確保突發火災時工作人員能安全撤離。
再者，電力預制艙的通風與散熱優化避免設備過熱故障。電力設備運行時會產生大量熱量，若電力預制艙內熱量無法及時排出，會導致設備溫度升高，影響使用壽命甚至引發故障。設計時需結合設備發熱量計算通風量，采用 “強制通風 + 自然通風” 結合的方式 —— 例如，在艙體底部設置進風口，頂部設置排風口，配合軸流風機加速空氣流通；對于高發熱量設備（如變壓器），可在其周邊設置專用散熱風道，直接將熱量導出艙外。同時，電力預制艙的散熱系統需具備智能調控功能，通過溫度傳感器實時監測艙內溫度，自動啟停通風設備，既保證散熱效果，又降低能耗。
最后，電力預制艙的運維便利性與智能化設計提升管理效率。電力預制艙的設計需充分考慮后期運維需求，例如在艙內設置照明系統、應急照明，安裝檢修平臺與爬梯（針對高處設備），方便工作人員日常巡檢。同時，可融入智能化設計，在電力預制艙內加裝環境監測傳感器（監測溫度、濕度、有害氣體濃度）、設備狀態監測模塊，通過物聯網技術將數據傳輸至遠程監控平臺，實現對電力預制艙運行狀態的實時監控，及時預警異常情況，減少人工巡檢工作量。此外，電力預制艙的艙門、艙體表面需預留檢修窗口，便于工作人員在不進入艙內的情況下查看設備狀態，提升運維便捷性。
綜上，電力預制艙的設計需兼顧結構安全、設備適配、環境適應、安全防護、運維便利等多方面需求，每個環節都需圍繞電力預制艙的核心功能與運行場景展開。只有通過科學、細致的設計，才能打造出滿足電力系統長期穩定運行需求的電力預制艙，為電力工程的高效建設與可靠運維提供有力支撐。
